Релейні модулі

LD2-R1000R (RD)



    Основне застосування - модуль керування освітленням, різними силовими навантаженнями потужністю до 1000 Вт. Призначений для роботи в мережі RS-485 з використанням протоколу Modbus/RTU. Рекомендується використовувати спільно з контролером LanDrive2 SPIDER. Розміщується всередині стаканів розеток, вимикачів, монтажних коробок силової електропроводки.

Функції

• контроль 2-х дискретних датчиків типу "сухий контакт", наприклад, руху, присутності, відкриття, а також вимикачів освітлення і так далі

• управління однією групою освітлення, силовими навантаженнями потужністю до 1000 Вт.




    За відсутності зв'язку з центральним контролером, модуль переходить в автономний стан і активує внутрішні сценарії управління, використовуючи власні входи і вихід. Наприклад, управління освітленням в приміщенні з'являється відразу після установки модуля без використання і програмування центрального контролера. У разі обриву кабелю зв'язку, управління освітленням залишається доступним з входів модуля.

LD2-R5000D

     Релейний модуль LD2-R5000D здійснює вкл/викл груп освітлення, електроприладів потужністю до 5000 Ватт. Виконується в корпусі на DIN-рейку.

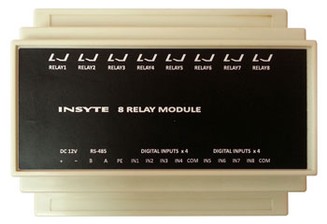

LD2-R8D

    Основне застосування - модуль керування освітленням, різними силовими навантаженнями. Призначений для роботи в мережі RS-485 з використанням протоколу Modbus/RTU.

Рекомендується використовувати спільно з контролером

LanDrive2 SPIDER.

Функції

• контроль 8-ми дискретних датчиків типу "сухий контакт", наприклад, руху, присутності, відкриття, а також вимикачів освітлення.

• управління 8-ома групами освітлення, силовими навантаженнями потужністю до 660 Вт кожна.


    При проектуванні рекомендуєтся здійснювати керування модулем з власних входів. Початково в модулі всі внутрішні скрипти відключені. Для їх активації запустити програму для конфігурування.

МУ110-16Р (8P)



    Прилад призначений для управління за сигналами з мережі RS- 485 вбудованими дискретними вихідними елементами (реле), що використовуються для підключення виконавчих механізмів з дискретним управлінням.

    МУ110 працює в мережі RS- 485 по протоколах ModBus - RTU , ModBus - ASCII , DCON .

    Конфігурування МУ110 здійснюється на ПК через адаптер інтерфейсу RS-485/USB (ОВЕН АС4 ) за допомогою програми «Конфігуратор М110», що входить в комплект поставки.



Основні особливості модуля дискретного виводу ОВЕН МУ110-16Р (8Р)

• 16 (8) каналів дискретного виводу, групова розв'язка


• Тип вихідних елементів: Р - е/м реле 3 А ~ ​​250 В (700 Вт)


• Можливість видачі ШІМ-сигналу з будь-якого виходу


• Напруга живлення: ~ 220 В або = 24 В (залежно від модифікації)

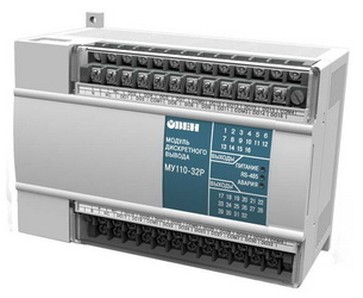

МУ110-32Р



Основні особливості модуля дискретного виводу ОВЕН МУ110-32Р

• 32 канали дискретного виводу, групова розв'язка


• Тип вихідних елементів: Р - е/м реле 3 А ~ ​​250 В (700 Вт)


• Можливість видачі ШІМ-сигналу з будь-якого виходу


• Напруга живлення: ~ 220 В або = 24 В (залежно від модифікації)
